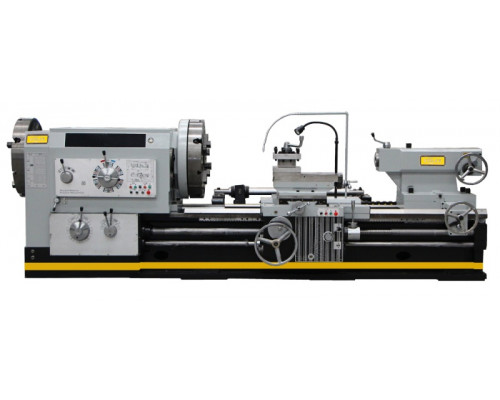

Трубонарезной станок STALEX Q1327x1500

Станок модели Q1327 является универсальным токарно-трубонарезным станком, предназначенным для обтачивания концов труб, включая точение конусов и нарезания на них резьб: метрических, дюймовых, конических в условиях единичного и мелкосерийного производства. На станке можно обрабатывать детали трубных соединений, нарезку замковой резьбы на бурильных трубах, применяемых для добычи и транспортировки нефти и природного газа и в нефтедобывающей промышленности.
Станок оснащен конусной линейкой для обработки конических поверхностей и нарезания конических резьб. Обрабатываемая труба пропускается через полый шпиндель и зажимается двумя 4-х кулачковыми планшайбами ?800 мм. Другой, длинный конец трубы, проходящий через шпиндель поддерживается напольным люнетом. Шпиндель имеет прямое и обратное вращение. Станина станка выполнена из высококачественного серого чугуна, направляющие отшлифованы и закалены ТВЧ и имеют твердость HRC 55 единиц.
Электрокомпоненты применяемые в станке Schneider Electric.
Изготовлен по стандартам СЕ.
Комплект поставки:
4-х кулачковая планшайба ?800 мм (2 шт.)
4-х позиционный резцедержатель
Неподвижный люнет ?150-450 мм
Поддерживающий напольный люнет
УЦИ по 3-м осям
Конусная линейка
Защитный экран патрона (2 шт.)
Электрокомпоненты Schneider Electric
Система подвода СОЖ
LED лампа местного освещения

Модель:: Q1327x1500
Диаметр обточки над станиной: ?1000
мм
? обточки над поперечным суппортом: ?610 мм
Расстояние между центрами: 1500 мм
Макс. длинна обточки: 1250 мм
Ширина станины: 755 мм
Макс. масса детали, обрабатываемой в центрах: 6 000 кг
Частота вращения шпинделя, 12: 16-380
об/мин
Диапазон диаметров для нарезания резьбы: ?130-?270 мм
4-х кулачковая планшайба: ? 800 мм
Проходное отверстие шпинделя: ?280 мм
Поперечный ход: 520 мм
Продольная подача ось X(40): 0,05-1,5 мм/об
Поперечная подача ось Z(40): 0,1-3 мм/об
Метрическая резьба, 30: 1-30 мм
Дюймовая резьба, 27: 28-1 TPI
Максимальный размер инструмента: 45х45 мм
Угол поворота резцедержателя: 90?
Ускор. перем. продольного суппорта ось Z: 3,640
мм/мин
Ускор. перем. поперечного суппорта ось X: 1,870 мм/мин
Конус пиноли задней бабки:: MT-6
Ход пиноли задней бабки: 300 мм
Диаметр пиноли задней бабки: ?160 мм
Габаритные размеры станка(ДхШхВ): 4800?2100?1600 мм
Мощность главного привода: 22,0 кВт
Мощность двигателя подачи: 1,5 кВт
Мощность двигателя СОЖ: 0,125 кВт
Масса нетто: 10000 кг
