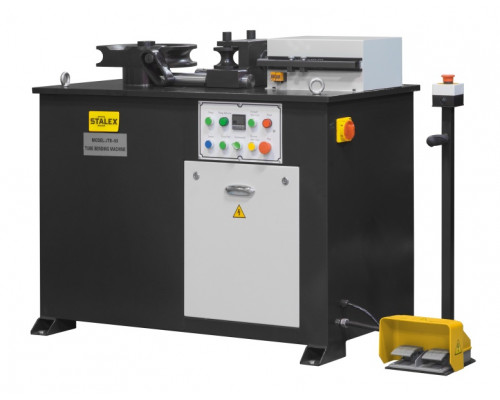

Трубогиб бездорновый Stalex JTB-50

Трубогиб Stalex JTB-50 предназначен для изгибания круглых труб из металла или другого материала по заданному радиусу. Производит гибку трубы методом протягивания заготовки по ролику – такие изделия как дуги, рамы, каркасы и прочее из водогазопроводных и метрических труб с изгибами в нескольких плоскостях, что обеспечивает точность изгиба трубы на заданный угол и с заданным радиусом, без заломов в области гибки. Применяется для гибки на угол до 180°, макс. размер трубы51мм, с толщиной стенки до 4мм (сталь) и 5мм (цветные металлы). Гибка может производиться различной конфигурацией и в разных плоскостях, модель подходит для работы в условиях мелкосерийного и индивидуального производства. Угол гибки задаётся и контролируется путем ввода необходимого угла через счетчик-индикатор, диапазон угла гибки от 0 до 180°. Выполняет профессиональный и качественный дугообразный гиб широко используется в сфере декора, архитектуры, обустройстве общественных пространств и прочее. Станок может управляться в ручном режиме путем нажатия отдельных кнопок и в полуавтоматическом режиме под управлением оптико-электрического кодирующего устройства (датчика), что подходит для регулярного объёма выпуска продукции. Такие особенности, как простота конструкции, легкость эксплуатации, энергосбережение и высокая эффективность, делают станок идеальным для гибки труб.
Преимущества:

Настройка станка не требует специальной подготовки.
Угол поворота сменного гибочного штампа контролируется оптико-электрическим кодирующим устройством.
Требуемый угол задается счетчиком-индикатором в градусах.
Высокая скорость и точность гибки трубы методом протягивания заготовки по ролику.
Простота конструкции, легкость эксплуатации и высокая эффективность при гибке заготовки в одно касание.
Прочность конструкции станка.
В стандартной комплектации 4ть комплекта штампов (оснастки) –25; 32; 38; 48мм.
Гибка может производиться различной конфигурацией и в разных плоскостях.
При работе с крупными заготовками требуется монтаж станка к полу (для труб от 32мм).

Модель: Трубогиб бездорновый Stalex JTB-50
Артикул: 391063
Оснастка - комплект штампов:
штампы (гибочные)
скобы (фиксирующие)
ролики (протягивания): под трубы 25мм (1'') R – 90 мм
под трубы 32мм (1-1/4'') R – 115 мм:
под трубы 38мм (1-1/2'') R – 130 мм:
под трубы 48мм (1-7/8'') R – 170 мм:
Толщина
(Образец стали - Ст3сп «сталь конструкционная углеродистая обыкновенного качества», пределом прочности в 372МПа): 1 5 мм
от 1 мм до 5 мм независимо от размера штампов (16 мм или до 51 мм) - это справочная информация и не является обязательным значением (т.к. это зависит сорта, марки материала, предела прочности и термообработки).
Угол гибки: от 0 до 180°
Два режима работы: ручной / полуавтоматический
Скорость вращения главного вала: 5 об/мин
Мощность электродвигателя: 2,2 кВт (3-х фазный)
1400 об/мин:
Мощность гидравлического двигателя (для гибки изделия): 1,1 кВт (3-х фазный)
1400 об/мин:
Габариты упаковки (ДхШхВ): 1450х690х1170 мм
Масса нетто/брутто: 550/620 кг
